CNC TORNA KULLANIMI

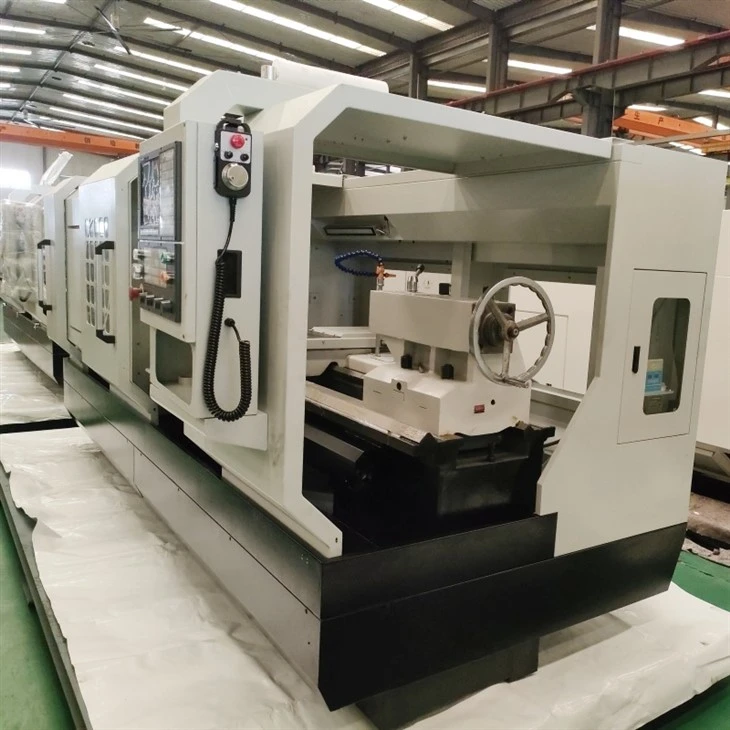

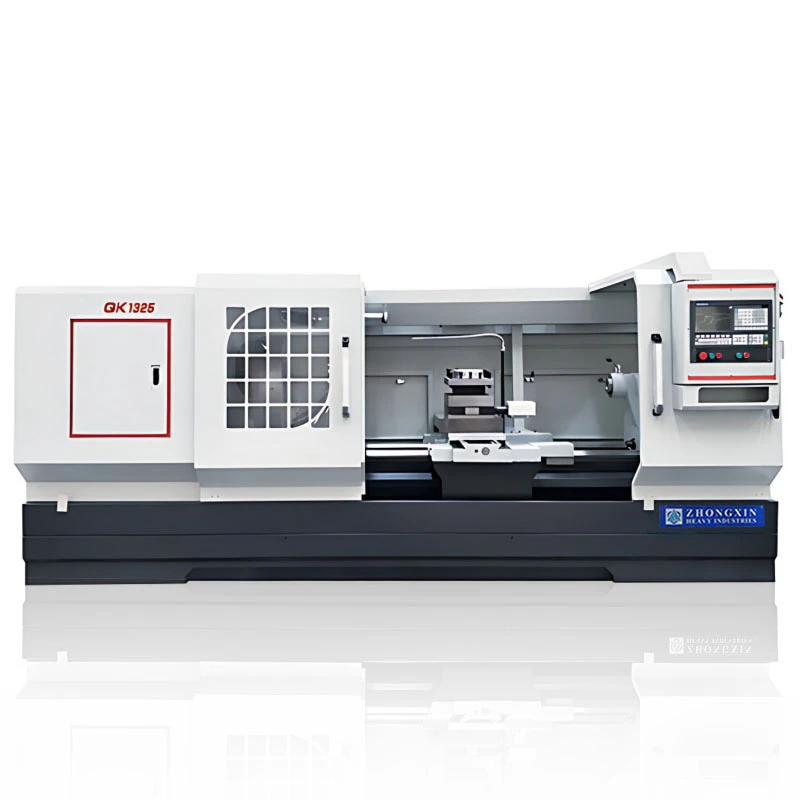

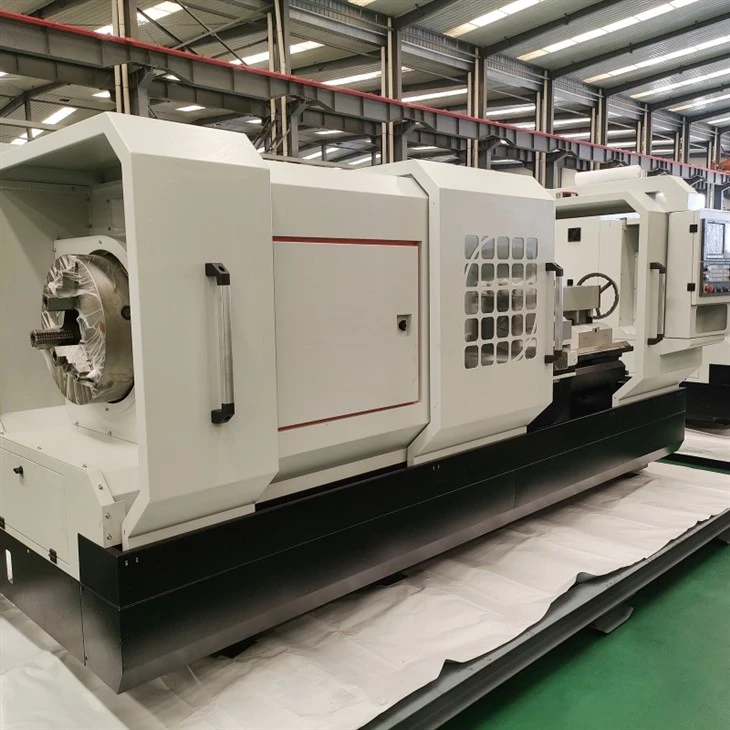

QK1325 CNC Boru Diş Torna Tezgahı şunları işleme kapasitesine sahiptir:
Boru diş tipleri: API Spec 5B, API Spec 5CT, API Spec 7-1, API Spec 7-2, çeşitli delme araçları, kasa ve borular için metrik ve İngiliz dişlerinin yanı sıra özel dişler.
Öncelikle, delme ve kılavuz çekme operasyonlarının yanı sıra şaft ve disk bileşenlerinin yarı-finiş ve finiş tornalama işlemlerine yönelik çift-eksenli, çift-interpolasyonlu bir CNC torna tezgahı olarak tasarlanmıştır. Gelişmiş bir CNC sistemi ile donatılmış olup, yalnızca düz, eğimli ve dairesel yay tornalama (silindirik yüzeyler, döner yüzeyler, küresel yüzeyler, konik yüzeyler), düz ve konik metrik ve emperyal diş açma işlemlerini gerçekleştirmekle kalmaz, aynı zamanda eksenel delikleri delme ve diş işleme yeteneklerine de sahiptir. Bu, onu karmaşık-şekilli, yüksek-hassas disk-tipi, manşon-tipi ve şaft-tipi bileşenlerin işlenmesi için uygun hale getirir.
Takım tezgâhında, talaş kaldırma ve iş parçası yükleme/boşaltma işlemlerine yardımcı olurken rahat çalışma ve ayarlamayı kolaylaştıran entegre bir düz yatak bulunur. Boyuna ve enine kılavuz yolları orta-frekansla sertleştirilmiş olup makinenin tepki hızını artırır ve hizmet ömrünü uzatır. İş mili tahrik sistemi, gücü bir kayış ve fener mili dişli kutusu aracılığıyla mile aktaran, geniş-hız-aralığındaki AC değişken-frekanslı ana motor kullanır. Hem X hem de Z-ekseni sürücüleri, doğrudan-bağlantıyı kullanarak makine stabilitesini, güvenilirliğini ve yanıt verme hızını artırır.
Makinenin stili, görsel çekiciliği pratiklik ve ergonomik tasarımla birleştiren çağdaş estetiği bünyesinde barındırıyor. Elektrikli bileşenler sağlam ve güvenilirdir. CNC sistemi, yarı-kapalı{-döngü besleme ekseni kontrolüne sahip AC dijital sürücü teknolojisini kullanır ve sağlam performans ve güçlü parazit direnci sağlar. Gelişmiş özellikler arasında hatve hatası telafisi, sabit doğrusal hızda kesme, sabit çevrimler, doğrudan çizim boyut programlaması ve DNC iletişimi bulunur. Makine hızlı genel tepki ve mükemmel dinamik sağlamlık sergileyerek üstün kalite sağlar.
ürün anahtarı teknolojileri

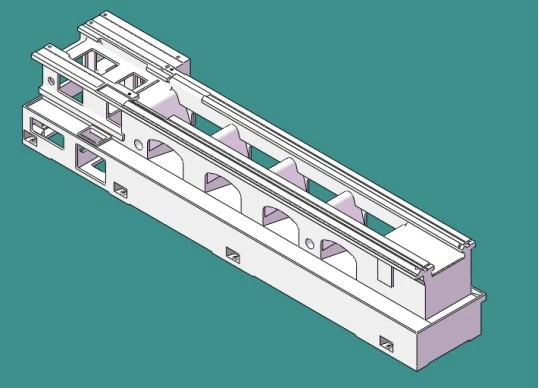

Yatak
Yatak, 600 mm genişliğe ve 'dağ-düz' kılavuz yolu konfigürasyonuna sahip, HT300 gri dökme demirden yapılmış entegre bir dökme yapı kullanır. Dahili nervür düzeni rasyonel bir şekilde tasarlanmış olup, büyük- çaplı bileşenlerin işlenmesi sırasında makine stabilitesini tam olarak garanti eden yüksek sertlik sağlar. Kılavuz rayları, orta-frekansta su verme ve taşlama işlemine tabi tutularak derin sertleştirilmiş bir katmanla yüksek sertlik elde edilir. Kayma yüzeylerine-sürünmeyi önleyici kılavuz plakalar yerleştirilmiştir ve düşük-hızda kayma olayını ortadan kaldırmak için besleme sisteminin-rijitlik ve sürtünme sönümleme katsayısı-dahil olmak üzere dinamik özelliklerini optimize eder.
Mil Kafası
Takım tezgahının başlığı, düzgün termal deformasyon sağlamak ve iş mili merkezinin kaymasını önlemek için simetrik bir yapıya sahiptir. Güç, değişken frekanslı motordan bir kayış ve mesnetli dişli kutusu aracılığıyla iş miline iletilir. Mesnet tasarımı sırasında iş mili hassasiyetini ve sağlamlığını artırmak için aşağıdakiler dahil olmak üzere önlemler uygulandı: iş milinin rulman iç bileziğine uyacak şekilde taşlanması, yatak deliğinin rulman dış bileziğine uyacak şekilde delinmesi ve iş mili yataklarına ön yükleme yapılması. Ayrıca tüm iç dişliler su verme ve taşlama işlemlerinden geçirilerek hassas aktarım ve düşük gürültü seviyeleri sağlanır. Titizlikle monte edilmiş mil, düşük sıcaklık artışı, minimum termal deformasyon ve yüksek hassasiyet sergileyerek uzun süreli çalışma sırasında istikrarlı performans özelliklerini korur. Mil yuvası için hassas mil yatakları seçilmiştir. Takım tezgahının termal deformasyonunu en aza indirmek için, mesnetin yağ banyosuyla yağlanmasıyla geliştirilmiş ısı dağıtımı önlemleri dahil edilmiştir.
Mesnetli dişli seçimi hem manuel hem de hidrolik vites değiştirme seçenekleri sunar.
Mil kafası özellikleri:
Kısa silindirik
Ön yatak deliği: 300 mm
Mil konik deliği: 1/20
Arka yatak deliği: 300 mm

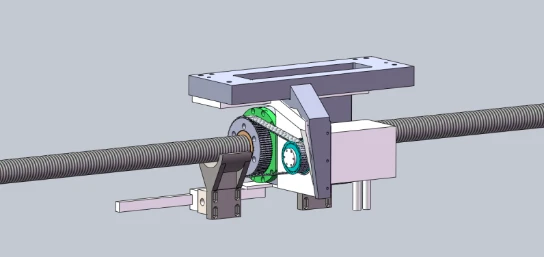

Besleme Sistemi
X ve Z-ekseni besleme sürücülerinde, ön yüklemeli ve ön gerilimli, büyük-çaplı, yüksek-hassas bilyalı vidalar kullanılır. Hareket ve konum doğruluğunu sağlamak için bilyalı vidalar için özel eğik bilyalı rulmanlar her iki uca da takılmıştır. Besleme motorları doğrudan bilyalı vidalara bağlanarak boşluk ve titreşimi ortadan kaldırır. İşleme uzunluğu 7 ila 10 metre olan makinelerde döner somun yapısı kullanılır. Her iki uçta sabitlenmiş bilyalı vidalar sayesinde senkron kayışlar vida ve somun grubunun dönüşünü kontrol eder. Bu, uzun vidaların aşırı dönmesinden kaynaklanan kırılmayı önleyerek işleme hassasiyetini garanti eder. Sevk edilmeden önce, dinamik doğruluk testleri ve dengeleme, Birleşik Krallık'taki Renishaw lazer ölçüm sistemleri kullanılarak gerçekleştirilerek yüksek konumlandırma doğruluğu sağlanır.
X ve Z-ekseni kılavuzları, orta-frekansta söndürme ve ardından hassas taşlama işlemine tabi tutulur. Hareketli yüzeylere aşınmaya dayanıklı malzemeler-uygulanır ve sürtünmeyi en aza indirmek için sürekli basınçlı yağlama sağlayan otomatik kılavuz yolu yağlama sistemi ile desteklenir. Bu, besleme doğruluğu ve sertliğin optimum kombinasyonunu sağlar.
Hızlı geçiş hızları:
X-ekseni: 4 m/dak
Z-ekseni: 4m/dak
Vidalı özellikler:
X-ekseni: 326L
Z-ekseni: 5012L
6312L (3m ve üzeri özellikler için)

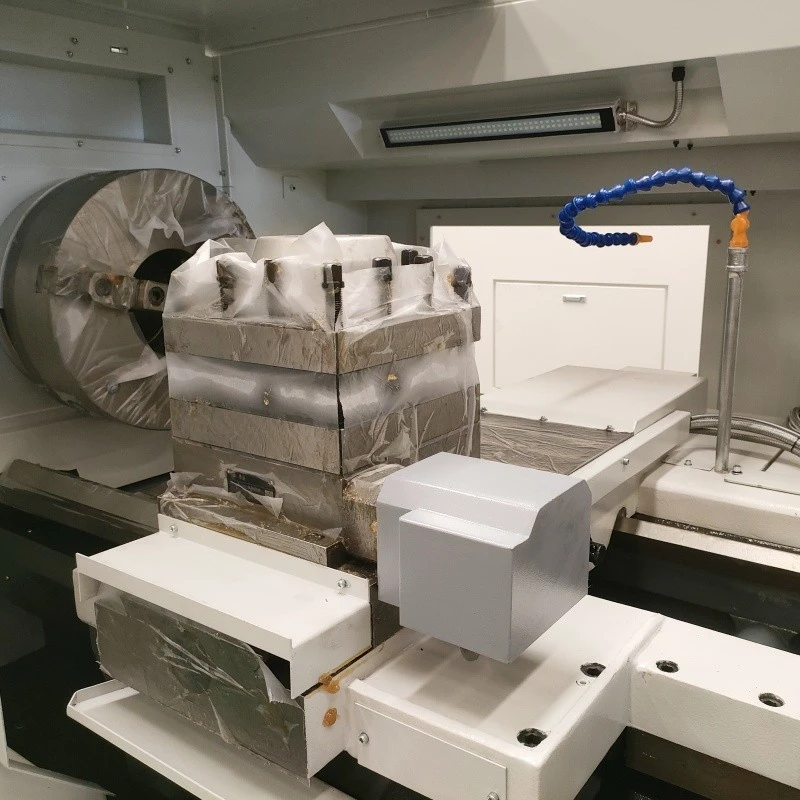

Takım Taret
Standart takım tareti, tanınmış bir yerli markanın dört istasyonlu elektrikli taretini kullanır; bu taret, yüksek hassasiyet, düzgün dönüş ve akıcı çalışma ile karakterize edilir.
Müşteri talebi üzerine, uluslararası tanınmış markalara ait yatay takım taretleri (8/12-istasyonlu servo taretler, hidrolik taretler, elektrikli taretler ve güç taretleri dahil) takılabilir (kesme uzunluğu buna göre değişir).
4 İstasyonlu Takım Tutucu
8 İstasyonlu Yatay Taret(Opsiyonel)
Punta montaj braketi isteğe bağlıdır.

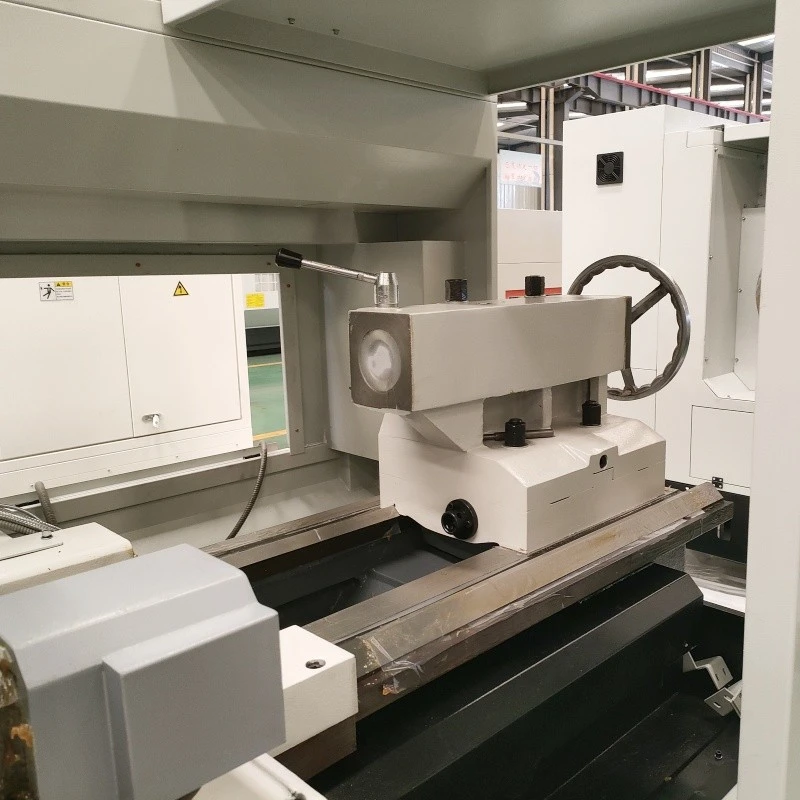

Punta
Takım tezgahı standart olarak bir punta merkezi içeren manuel bir puntayla birlikte gelir.
Manşonun eksenel hareketi bir el çarkı aracılığıyla kontrol edilebilir.
Merkezi çıkarmak için, dişli uç merkeze geçene kadar manşonu geriye doğru döndürün,
daha sonra merkezi dışarı doğru itin. Punta tertibatı, alt kısmındaki kanca çekilerek hareket ettirilebilir; alternatif olarak müşteri spesifikasyonlarına göre bir braket ve dişli mekanizması kullanılabilir. Talep üzerine hidrolik puntalar, döner puntalar ve elektrikle çalışan puntalar gibi özel konfigürasyonlar mevcuttur.
Delik Barası Tutucusu ve Hidrolik Merkez Desteği (Opsiyonel)
Delik işleme işlemlerini kolaylaştırmak için, takım tezgahına hafif bir delik işleme çubuğu tutucusu veya eyer üzerinde bir doğrusal kılavuz delik işleme çubuğu tutucusu takılabilir. Tutucunun delik çapı müşteri spesifikasyonlarına göre özelleştirilebilir: hafif tutucu φ60 ile 100 mm arasındaki çapları barındırırken, ağır-iş tipi tutucu φ100 ile 140 mm arasındaki çapları destekler.
Takım tezgahına, açılması ve kapanması M kodları aracılığıyla rahatlıkla kontrol edilebilen bir hidrolik merkez desteği takılabilir. Bu, maksimum φ320 mm kelepçeleme çapıyla manuel merkez desteklerine kıyasla kelepçeleme hassasiyetini artırır.
Hafif delik işleme takımı tutucusu (isteğe bağlı)
Yardımcı kılavuz rayı delik işleme takımı tutucusu (isteğe bağlı)
Hidrolik Merkez Standı (Opsiyonel)
Güç Çıkışı
İş mili motorunda, ünlü bir yerli markanın yüksek-performanslı AC değişken-frekanslı tahrik motoru kullanılır ve-dişli içinde kademesiz hız değişimi bulunur. 15 kW'lık güç değeri ve manuel dört-hız kontrolüyle, geniş bir aralıkta önemli miktarda tork çıkışı sağlayarak düşük dönüş hızlarında bile yüksek tork sağlar.
Motor Güç Tablosu Motor Tork Tablosu
Not: 22kW motorun torku 140Nm'dir; çarpanı buna göre hesaplamanız yeterlidir.
Soğutma
Soğutma sistemi, soğutma sıvısını tamamen arındırmak için çok-aşamalı filtreleme kullanır ve soğutma devresi tıkanması riskini en aza indirir. Su deposunun ana üniteden ayrılması, kesme ısısının takım tezgahı hassasiyeti üzerindeki etkisini azaltır. Soğutma pompası, 3,3 metrelik basma yüksekliğiyle dakikada 22 litre akış hızı sağlarken, soğutma tankı kapasitesi 70/120 litredir. Tornalama işlemleri sırasında hem iş parçası hem de kesici takım yeterince soğutularak işleme doğruluğu artırılır ve takım ömrü uzatılır.
Elektrik Sistemi
Takım tezgahındaki tüm güç devreleri aşırı akım ve kısa-devre korumasıyla donatılmıştır. Kilitleme mekanizmaları yetkisiz işlemlere karşı koruma sağlayarak ekipman ve personel güvenliğini sağlar.
Elektrik sistemi kendi-teşhis işlevlerini içerir. Operatörler ve bakım personeli, gösterge ışıkları ve ekranlar aracılığıyla tüm makine bileşenlerinin çalışma durumunu izleyebilir.
Elektrik kabini, toza karşı koruma ve sıcaklık düzenlemesi sağlamak için fan-destekli soğutmaya sahip kapalı bir tasarım kullanır. IP54 koruma derecesi gereksinimlerini karşılar.
Koruma
Uzunluğu 6 metreye kadar olan takım tezgahları standart olarak-yarı-kapalı korumalarla donatılmıştır. 6 metreyi aşanlarda basitleştirilmiş korumalar kullanılır, ancak müşteri gereksinimlerine göre talaş konveyörlü tam muhafazalar da takılabilir.
Güvenlik Koruması
Makinede ani arızalardan kaynaklanan hasarı azaltmak için alarm sistemleri ve acil durdurma düğmeleri bulunmaktadır. Akıllı yazılım tasarımı sayesinde alarmlar, monitördeki metin ve alarm kodları aracılığıyla görüntülenir veya kontrol panelindeki gösterge ışıkları ile gösterilir. Alarm yönetimi üç seviyeye ayrılmıştır: acil durum alarmları anında 'acil durum durdurmayı' tetikler; genel alarmlar 'besleme bekletmeyi' etkinleştirir; operasyonel hatalar yalnızca 'bilgi istemi' bildirimi alır.
Chuck Hız Sınırlayıcı
|
Standart Ayna Özellikleri (mm) |
Maksimum Hız (rpm) |
|
φ630 |
450 |
|
φ800 |
350 |
1. Standart özellikleri aşan bir ayna kullanıldığında, çene çapındaki her 8 mm'lik artış için karşılık gelen hız %10 azalır. Çene uzunluğundaki standardın ötesindeki her 30 mm'lik artış için, karşılık gelen hız da %10 oranında azalır (birden fazla aşma, kümülatif azalmalara neden olur).
2. Düzensiz şekilli, büyük boyutlu veya aşırı uzun iş parçalarını sıkıştırırken dinamik dengeleme gereklidir. İş parçası çapı ayna çapını geçmemelidir. İş parçasının açıkta kalan uzunluğu ayna kalınlığını aşıyorsa, her 30 milimetre fazla uzunluk için hızda %10'luk bir azalma uygulanır.
Özellikler
|
Kategori |
Parametre |
Birim |
Şartname |
|
KAPASİTE |
Maks. yatağın üzerinde sallanmak |
mm |
Φ800 |
|
Maks. çapraz kaydırakta sallanmak |
mm |
Φ480 |
|
|
Merkezler arası mesafe |
mm |
1000 / 1500 / 2000 / 3000 / 4000 / 5000 /6000 / 7000 / 8000 / 9000 / 10000 |
|
|
Maks. kesme uzunluğu |
mm |
750 / 1250 / 1750 / 2750 / 3750 / 4750 /5750 / 6750 / 7750 / 8750 / 9750 |
|
|
Not: Yatay taretli, uzatılmış punta gerektirir; merkezler arasındaki mesafeyi ve kesme uzunluğunu 150-200 mm azaltır |
|||
|
Yatak kılavuz genişliği |
mm |
600 |
|
|
Maks. iş parçası ağırlığı |
T |
4 |
|
|
SEYAHAT VE BESLEME |
X-ekseni hareketi |
mm |
420 |
|
Z-ekseni hareketi |
mm |
1000 / 1500 / 2000 / 3000 / 4000 / 5000 /6000 / 7000 / 8000 / 9000 / 10000 |
|
|
X-ekseni hızlı geçişi |
mm/dak |
4000 |
|
|
Z-ekseni hızlı geçişi |
mm/dak |
4000 |
|
|
El çarkı artışları |
mm |
0.001 / 0.01 / 0.1 |
|
|
En az giriş artışı |
mm |
0.001 |
|
|
MİLİ |
Mil hızı |
devir/dakika |
25-400 |
|
Mil dişli adımları |
Manuel 4 aralıklı (Aralık dahilinde kademesiz) |
||
|
İş mili hızı (Hidrolik kaydırma) |
devir/dakika |
25-400 |
|
|
Mil dişli adımları (Hidrolik vites değiştirme) |
4 aralıklı (Aralık dahilinde kademesiz) |
||
|
Mil burun tipi |
Kısa Silindirik |
||
|
Delik boyunca iş mili- |
mm |
Φ255 |
|
|
Boru işleme çapı aralığı |
mm |
Φ50-250 |
|
|
Mil yatağı |
32960X2A/P5 |
||
|
4 çeneli ayna çapı |
mm |
Φ630 |
|
|
Maks. iş mili torku |
nm |
4940 |
|
|
TAKIM POSTASI |
Araç gönderi türü |
Dikey Elektrikli Taret |
|
|
Takım kapasitesi |
4 |
||
|
İş mili merkezinden takım tabanına dikey mesafe |
mm |
40 |
|
|
Takım sapı boyutu |
mm |
40x40 |
|
|
PUNTA |
Punta manşonu çapı |
mm |
Φ120 |
|
Punta manşonu hareketi |
mm |
250 |
|
|
Punta manşonu konikliği |
Mors Hayır. 6 |
||
|
Punta yan ayarı |
mm |
±15 |
|
|
SOĞUTMA SİSTEMİ |
Soğutma sıvısı tankı kapasitesi |
L |
70 / 120 |
|
Soğutma sıvısı motor gücü |
kW |
0.25 |
|
|
MOTORLAR |
Mil motoru |
kW |
15 |
|
X-ekseni Servo Motoru |
Tork (Nm) |
DC:1000-4000: 10 / 1,5 |
|
|
Güç (kW) |
DC:5000+: 15 / 2,4 |
||
|
Z-ekseni Servo Motor |
Tork (Nm) |
DC:1000-2000: 15 / 2,4 |
|
|
Güç (kW) |
DC:3000-4000: 22 / 3,5 |
||
|
Not: Besleme motoru özellikleri GSK sistemlerinde (TC3, TDI PLUS, 988TA/TD) standarttır. |
|||
|
Yağlama pompası motoru |
kW |
0.18 |
|
|
GÜÇ |
Toplam güç tüketimi |
kVA |
22 (1-2m) / 24 |
|
SONA ERMEK |
Ana gövde rengi |
RAL 9003 (Sinyal Beyazı) |
|
|
Mesnet rengi |
Ref. GC5673 (Mavi) |
||
|
Taban ve Koruma Kapısı rengi |
RAL 7021 (Koyu Gri) |
||
|
BOYUTLAR VE AĞIRLIK |
Merkez Mesafesi |
Boyutlar (UxGxY) |
Ağırlık |
|
1500mm |
4100x1950x1900 mm |
6500 kg |
|
|
2000 mm |
4600x1950x1900mm |
6800 kg |
|
|
3000 mm |
5600x1950x1900mm |
7200 kg |
|
|
4000 mm |
6600x1950x1900mm |
7800 kg |
|
|
5000 mm |
7600x1950x1900 mm |
8400 kilo |
|
|
6000 mm |
8600x1950x1900 mm |
9000 kg |
|
|
7000 mm |
9600x1950x1900mm |
9600 kilo |
|
|
8000 mm |
10600x1950x1900mm |
10200 kg |
|
|
9000 mm |
11600x1950x1900mm |
10800 kg |
|
|
10000 mm |
12600x1950x1900 mm |
11400 kilo |
|
Yapılandırma Seçenekleri
|
Kategori |
Yapılandırma |
Üretici |
Notlar |
||
|

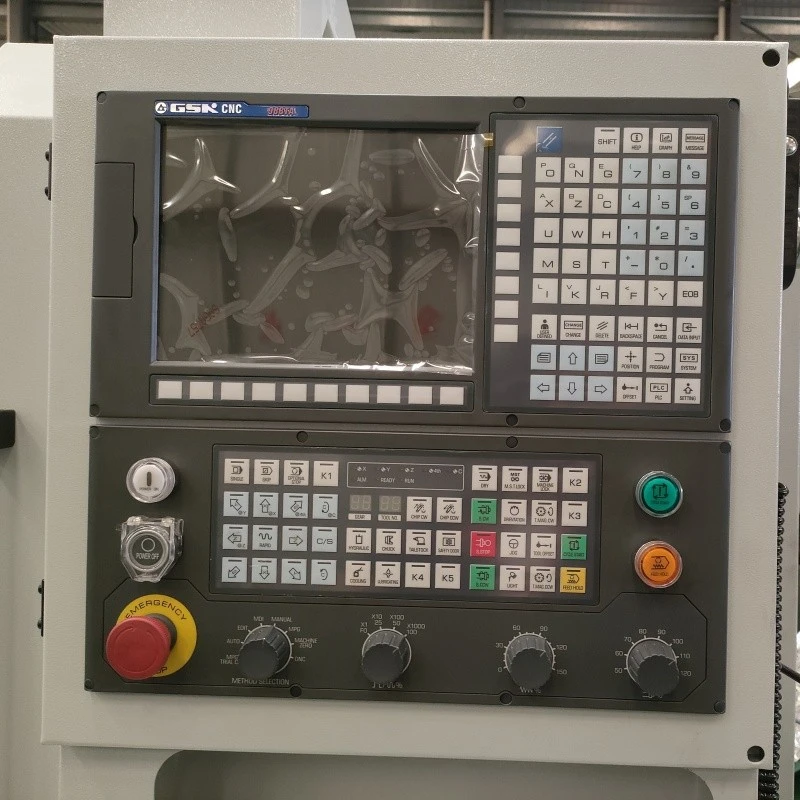

CNC Sistemi |
GSK 980TDi PLUS (Standart) / 988TD (Opsiyonel) |
GSK |
Standart |
||
|
Servo Motorlar (GSK) |
X-Ekseni |
DC 1-4m |
130SJT-M100B / 1500rpm / 1,5kW / 10Nm |
||
|
DC 5m'den büyük veya eşit |
130SJTB-M150B / 1500rpm / 2,4kW / 15Nm |
||||
|
Z-Ekseni |
DC 1-2m |
130SJTB-M150B / 1500rpm / 2,4kW / 15Nm |
|||
|
DC 3-4m |
175SJTF-M220B / 1500rpm / 3,5kW / 22Nm |
||||
|
DC 5m'den büyük veya eşit |
175SJTF-M300B / 1500rpm / 4,7kW / 30Nm |
||||
|
FANUC 0i-TF PLUS (3B) |
FANUC |
İsteğe bağlı |
|||
|
Servo Motorlar (FANUC) |
X-Ekseni: |
isc12 / 2000rpm / 1,4kW / 10,5Nm |
|||
|
Z-Ekseni |
DC 1-2m |
isc22 / 2000rpm / 2,5kW / 20Nm |
|||
|
DC 1-2m |
is30 / 2000rpm / 3,0kW / 27Nm |
||||
|
DC 5m'den büyük veya eşit |
is40 / 1500rpm / 3,0kW / 36Nm |
||||
|
SIEMENS 808D İLERİ |
SIEMENS |
İsteğe bağlı |
|||
|
Servo Motorlar (SIEMENS) |
X-Ekseni: |
1FL6066-1AC64 / 2000rpm / 1,75kW / 11Nm |
|||
|
Z-Ekseni |
DC 1-2m |
1FL6067-1AC64 / 2000rpm / 2kW / 15Nm |
|||
|
DC 3-4m |
1FL6092-1AC61 / 2000rpm / 3,5kW / 22Nm |
||||
|
DC 5m'den büyük veya eşit |
1FL6094-1AC61 / 2000rpm / 5kW / 30Nm |
||||
|
Ana Motor |
YVP2-160L-4 / 1460rpm / 15kW / 95,5Nm |
Qingdao Hongqi |
Standart |
||
|
(Not: 22kW VFD veya Servo Motor Opsiyonel) |
|||||
|
Frekans Dönüştürücü |
MD310T11B 11kVA |
Suzhou İnovasyonu |
Standart |
||
|
(Not: 22kW VFD veya Servo Sürücü Opsiyonel) |
|||||
|
Kodlayıcı |
1024 satır |
Wuxi |
Standart |
||
|
Araç Direği |
SLD17004N 300x300 |
Shenyang Jingcheng |
Standart |
||
|
AK21300 300x300 |
Yantai Evrensel |
İsteğe bağlı |
|||
|
AK30100-6 veya 8J / AK31100-8J / AK36100-8J |
|||||
|
MK-100R-8T |
Tayvan Maikun |
İsteğe bağlı |
|||
|
BTP-100-8-25 |
Pulgati |
İsteğe bağlı |
|||
|
Chuck |
Manuel Ayna |
Manuel 4 Çeneli |
Φ630 |
2 takım |
Baidu Huantong |
|
Pnömatik Ayna |
KYQZ65630D |
2 takım |
Şangay Yichuan (İsteğe bağlı) |
||
|
Mil Yatağı |
32960X2A/P5 (2 takım) |
Wafangdiyen |
Standart |
||
|
Vidalı |
X-Ekseni: 3206 |
Nanjing |
Standart |
||
|
Z-Ekseni: 5012 (3 m'den büyük veya eşit yataklar için 6312) (her biri 1 set) |
|||||
|
Punta |
Manuel Kilitlemeli Punta |
Kendi-üretimi |
Standart |
||
|
Manuel Kilitlemeli Hidrolik Punta |
Kendi-üretimi |
İsteğe bağlı |
|||
|
Manuel Kilitlemeli Hidrolik Döner Punta |
Kendi-üretimi |
İsteğe bağlı |
|||
|
(Not: Standart punta hareketi çeki çubuğu tipindedir; manuel veya elektrikli braket hareketi isteğe bağlıdır) |
|||||
|
Takipçi Dinlenme Alanı |
Φ30-Φ100 |
Kendi-üretimi |
İsteğe bağlı |
||
|
Φ40-Φ150 |
Kendi-üretimi |
İsteğe bağlı |
|||
|
Sürekli Dinlenme |
Manuel |
DC 3m'den büyük veya eşit: Φ50-Φ230 |
Kendi-üretimi |
İsteğe bağlı |
|
|
Manuel |
Φ100-Φ300 |
Kendi-üretimi |
İsteğe bağlı |
||
|
Hidrolik |
PK11 270x50A Φ50-Φ270(Maks) |
Yantai Huanke |
İsteğe bağlı |
||
|
Takım Ayarlayıcı |
Kılavuz: HPPA |
Renishaw |
İsteğe bağlı |
||
|
Otomatik: HMPA |
Renishaw |
İsteğe bağlı |
|||
|
(Not: Takım ayarlayıcı kol boyutu ayna seçimine göre değişir) |
|||||
|
Soğutucu Tankı |
Yatak uzunluğuna göre yapılandırılmış |
Kendi-üretimi |
Standart |
||
|
Talaş Konveyörü |
Otomatik Talaş Konveyörü ve Talaş Arabası |
Makine korumasını takip eder |
İsteğe bağlı |
||
|
Fan |
Kontrol Kabini Cebri Havalandırma Fanı |
ÇİN |
Standart |
||
|
Klima |
Endüstriyel Klima MCA-03H 300W |
Tongfei |
İsteğe bağlı |
||
|
Soğutucu Pompası |
250W |
ÇİN |
Standart |
||
|
370W |
Yerli Marka |
İsteğe bağlı |
|||
|
Otomatik Yağlama |
2L |
Nankin Jiutai |
Standart |
||
|
Hidrolik Ünite |
Hidrolik bileşenleri takip eder |
ÇİN |
İsteğe bağlı |
||
|
Elektrik Bileşenleri |
Standart: CHINT (Zhejiang); İsteğe bağlı: Schneider Electric |
||||
Standart Paketleme Listesi
|
Kategori |
HAYIR. |
Tanım |
Şartname / İşaret |
Adet |
Notlar |
Konum |
|
Belgeler |
1 |
Kullanım ve Bakım Kılavuzu |
- |
1 kopya |
- |
Belge Klasörü |
|
2 |
Uygunluk Sertifikası |
- |
1 kopya |
- |
||
|
3 |
Paket listesi |
- |
1 kopya |
- |
||
|
Temel Aksesuarlar |
4 |
Soğutucu Ünitesi |
- |
1 takım |
- |
Makinede |
|
5 |
Lamba Ampulü |
AC 24V 40W |
1 adet |
- |
||
|
6 |
4 Çeneli Chuck |
∅630 mm |
2 adet |
- |
||
|
7 |
Merkez |
JB2887-81 |
1 adet |
- |
Aksesuar Kutusu |
|
|
Mors No.6 |
||||||
|
9 |
Temel Seti • Temel Cıvatası • Ceviz • Yıkayıcı • Tesviye Pedi |
GB799-88 M22x400 GB41-86 M22 GB95-85 22 50 mm |
8 takım |
DC=1500 |
||
|
8 takım |
DC=2000 |
|||||
|
10 takım |
DC=3000 |
|||||
|
12 takım |
DC=4000 |
|||||
|
14 takım |
DC=5000 |
|||||
|
16 takım |
DC=6000 |
|||||
|
18 takım |
DC=7000 |
|||||
|
20 takım |
DC=8000 |
|||||
|
22 takım |
DC=9000 |
|||||
|
24 takım |
DC=10000 |
|||||
|
10 |
Segman Pensesi |
JB3457-83 B-2.5 |
2 adet |
S94-1A |
||
|
11 |
Altıgen Anahtar Anahtarı Seti |
GB5356-85 |
1 adet |
S91-7 |
||
|
• 3 mm |
1 adet |
|||||
|
• 4 mm |
1 adet |
|||||
|
• 5 mm |
1 adet |
|||||
|
• 6 mm |
1 adet |
|||||
|
• 8 mm |
1 adet |
|||||
|
• 10 mm |
1 adet |
|||||
|
• 12 mm |
||||||
|
12 |
Çift-Uçlu Anahtar Seti |
GB4388-84 |
1 adet |
- |
||
|
• 8x10 |
1 adet |
|||||
|
• 12x14 |
1 adet |
|||||
|
• 17x19 |
1 adet |
|||||
|
• 22x24 |
1 adet |
|||||
|
• 34x36 |
||||||
|
13 |
Kanca Anahtar Takımı |
JB1019-67 |
1 adet |
S93-1 |
||
|
• 38-42 |
1 adet |
|||||
|
• 68-80 |
||||||
|
14 |
Tornavida Seti |
1 adet |
- |
|||
|
• 150 mm (Yıldız) |
1 adet |
|||||
|
• 150 mm (Düz Kafa) |
||||||
|
15 |
Yağ Tabancası |
GB/T1165-1979 |
1 adet |
YK-90 |
||
|
16 |
Kare Soket Anahtarı |
JB/GQ0532-89 17 |
1 adet |
S92-3A |
||
|
17 |
Ayna Anahtarı |
Φ630 Chuck için |
2 adet |
- |
||
|
18 |
Sürekli Dinlenme |
Φ100-φ300 mm |
1 takım |
DC: 3-5m |
Makinede |
|
|
19 |
Sürekli Dinlenme |
Φ100-φ300 mm |
2 takım |
DC: 6-10m |
Popüler Etiketler: cnc boru diş açma torna tezgahı, Çin cnc boru diş açma torna üreticileri, tedarikçiler, fabrika, torna makine kemeri, Torna makinesi sıkıcı araçlar, Torna Makinesi Kendir Standı, Torna Makine Paneli, Torna Takım Takımları, dikey torna makinesi
Bir çift
Portal İşleme MerkeziSonraki
Mini Torna MakinesiBunları da sevebilirsiniz
Soruşturma göndermek
