Yatay Torna Tezgahı
Yatay Torna Tezgahı Nedir?
Yatay torna tezgahları, motor tornaları olarak da bilinir, silindirik iş parçalarının hassas işlenmesi için tasarlanmış takım tezgahlarıdır. Bu makinelerde yatay bir yatak ve kesici takımı tutan taşıyıcıya monte edilmiş bir başlık bulunur.
Neden Bizi Seçmelisiniz
Standartlara Uygun
Ürünlerimizin çoğu CE ve EAC standartlarına uygundur
OEM ve ODM Siparişleri
Ayrıca OEM ve ODM siparişlerini kabul ediyoruz ve dünya çapında acenteler arıyoruz
Mükemmel Hizmet
Daha yüksek zeka, daha yüksek kaliteli makine takımları ve mükemmel satış sonrası hizmet üretmeye adanmıştır
Yüksek Kaliteli Hizmet
Makineleri daha basit, daha akıllı ve daha akıllı hale getirin, her zaman çevrimiçi olsun, her zaman yanınızda olsun, her zaman size hizmet etsin.
CNC takım tezgahı, işleme eylemleri için takım tezgahını çalıştırmak üzere bir CNC sistemi kullanan bir işleme makinesidir. Sıradan takım tezgahlarının aksine, CNC takım tezgahlarının yedek kalıpları ve fikstürleri manuel olarak üretmesi gerekmez, takım tezgahının sık sık manuel olarak ayarlanması gerekmez
CNC torna tezgahı sıkıştırma aparatı, ayna *, artık pnömatik ayna da olmasına rağmen, pnömatik ayna hızlı işleme için küçük parçalarla sınırlı olduğundan, ayna doğal olarak vazgeçilmez ürünler haline gelmektedir.
CK6150 CNC torna tezgahı Entegre kemer ve köprü tipi gövde, tek parça kalıplama yapısı sağlam ve rijittir, standart olarak manuel kuyruk stoğu ve 250 manuel ayna ile donatılmıştır
CK6132 CNC torna tezgahı esas olarak her türlü şaft ve disk parçalarının işlenmesinde kullanılır, her türlü dişi, yayı, koniyi ve dönen gövdelerin iç ve dış yüzeylerini tornalayabilir ve demirli ve demir dışı metallerin yüksek hızlı talaş kesme hız talebini karşılayabilir.
CNC Torna ve Frezeleme Merkezi
İş parçası baskı plakası, vidalar veya aletlerle sıkıştırılmalıdır. Muhafaza eklemek için bir dizi anahtar kullanılmasına izin verilmez, böylece kayma yaralanmalara neden olmaz;
Yatay cnc torna tezgahının kullanımının çok yaygın olduğu söylenebilir, çeşitli endüstrilerde ve alanlarda figürünü görebilirsiniz. Modernizasyonun inşasında çok önemli bir rol oynar. Ve insanların ihtiyaçlarının iyileştirilmesiyle, buna yönelik gereksinimler de giderek artmaktadır. Bilim ve teknolojik ilerlemenin gelişmesiyle, yeni CNC takım tezgahları doğmuştur.

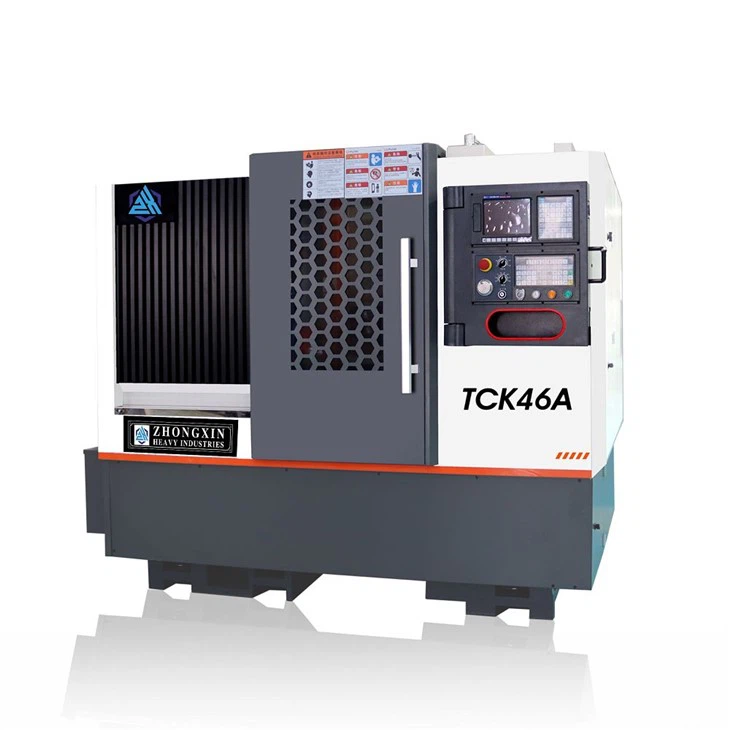

Yatay Eğimli Yatak Torna Tezgahı
Modern endüstriyel üretimde her türlü torna tezgahı *. Yatay eğik yataklı torna tezgahının yatağı eğimli olduğundan ve büyük bir yatak kesitine sahip olduğundan, iyi bir rijitliğe ve titreşim sönümlemesine sahiptir ve yüksek hassasiyetli işlemeyi sağlayabilir.
Bu tambur tipi alet dergisi yapısı basittir, daha fazla uygulama, alet dergisinin daha az kapasitesi için uygundur. Alet dergisi alanının kullanım oranını artırmak için.
Yatay Torna Tezgahlarının Çalışma Prensipleri
Yatay torna tezgahının birincil çalışma prensibi, sabit bir kesme takımı istenen şekli veya boyutu elde etmek için malzemeyi kaldırırken iş parçasını döndürmektir. Kesme takımı çeşitli işleme işlemlerini gerçekleştirmek için uzunlamasına, enine veya dikey olarak hareket edebilir. Mil hızı, ilerleme hızı ve kesme derinliği, kesme işleminin verimliliğini ve kalitesini belirleyen kritik parametrelerdir.
Yatay torna tezgahları, karmaşık şekiller oluşturmak için dönme ve öteleme hareketinin bir kombinasyonunu kullanır. İş parçasının dönme hareketi, mil hızı tarafından kontrol edilirken, kesici takımın hareketi besleme hızı ve kesme derinliği tarafından kontrol edilir. Operatörler, bu parametreleri ayarlayarak hassas ve doğru işleme sonuçları elde edebilirler.
Yatay Torna Tezgahlarının Bileşenleri
Yatay torna tezgahları, işleme işlemlerini etkili bir şekilde gerçekleştirmek için birlikte çalışan birkaç temel bileşenden oluşur. Temel bileşenlerden bazıları şunlardır:
Yatak:Yatak, torna tezgahının temelidir ve diğer bileşenlere destek sağlar. Genellikle dökme demirden yapılır ve kesme işlemi sırasında ağır yüklere ve titreşimlere dayanacak şekilde tasarlanmıştır.
Başlık:Başlık, iş parçasını tutan ve istenen hızda döndüren mili barındırır. Ayrıca, farklı işleme işlemleri için mil hızını değiştirmek için dişliler ve kasnaklar içerir.
Taşıma:Taşıyıcı yatağa monte edilir ve kesme aletini tutar. Yüzleştirme, tornalama ve diğer işlemleri gerçekleştirmek için yatak boyunca uzunlamasına hareket edebilir. Taşıyıcı ayrıca besleme hızını ve kesme derinliğini de kontrol eder.
Kuyruk mili:Kuyruk mili, iş parçasının diğer ucunu destekler ve kesme işlemi sırasında sertliğin korunmasına yardımcı olur. Farklı iş parçası uzunluklarına uyum sağlayacak ve ek destek sağlayacak şekilde ayarlanabilir.
Yatay Torna Tezgahının Özellikleri
Torna tezgahının yatak, ayak, yağ karteri vb. kısımları yüksek hızlı kesme takım tezgahlarının özelliklerine uygun, yüksek rijitliğe ve iyi darbe direncine sahip entegre döküm yapısından oluşmaktadır.
Başlık, hepsi konik makaralı rulmanlar olan üç rulmanın yapısını benimser. Mil, yüksek dönüş doğruluğu ve iyi doğruluk tutma ile ayarlanması kolaydır.
Besleme kutusu, diş tiplerinin seçimi ve dönüşümü için kullanışlı ve güvenilir olan metrik-inç diş dönüştürme mekanizması ile donatılmıştır.
Otomatik bıçağın aşırı yüklenmesi sonucu parçaların zarar görmesini önlemek için kızak kutusunda konik kavrama emniyet tertibatı bulunmaktadır.
Torna tezgahı, uzunlamasına yönde dört istasyonlu otomatik besleme mekanik durdurma cihazı ile donatılmıştır. Durdurma kolundaki kamın uzunlamasına konumunu ayarlayarak, parçaların uzunlamasına boyut işlenmesini gerçekleştirmek için iş parçasının gerekli uzunluğu ayarlanabilir.
Kuyruk mili, delme ve raybalama ihtiyaçlarını karşılayabilen değişken hızlı bir cihazla donatılmıştır.
Torna yağlama sisteminin tasarımı makul ve güvenilirdir. Kafa kutusu, besleme kutusu ve kızak kutusu dahili olarak sıçramalı yağlama ile yağlanmıştır ve özel parçaların otomatik zorlamalı yağlanması için hat pompaları ve piston pompaları eklenmiştir.
Yatay Torna Tezgahının Yapısal Bileşenleri
Şanzıman, ana milin hızını değiştirmek için kullanılır. Esas olarak bir şanzıman mili ve bir şanzıman dişlisinden oluşur. Şanzıman ve ana mil kutusunun dışındaki dişli veya kavrama konumunu manipüle ederek, ana mil 12 farklı hız elde edebilir. Milin ters çevrilmesi, motorun ters çevrilmesiyle sağlanır.
Mil kutusu, mili desteklemek ve çeşitli hızlarda dönmesini sağlamak için kullanılır; mil, uzun iş parçalarından geçmeyi kolaylaştıran içi boştur; milin ucu konik bir delikle takılabilir veya milin ön ucu kullanılabilir. Mandren ve kadran, iş parçasının sıkıştırılmasını kolaylaştırmak için konik yüzeye monte edilmiştir.
Asılı tekerlek kutusu, farklı diş sayılarına sahip dişlileri eşleştirerek farklı besleme oranları elde etmek için kullanılır. Esas olarak farklı türdeki dişleri çevirmek için kullanılır.
Besleme kutusu, besleme miktarını değiştirmek için kullanılır. Ana şaft, dişli kutusu aracılığıyla besleme kutusunun hareketine aktarılır ve besleme kutusundaki kayar dişlinin birbirine geçme konumu, cilalı çubuk veya vidalı çubuğun farklı hızlar elde edebilmesi için vites kolunu hareket ettirerek değiştirilebilir.
Kaydırma kutusu, pürüzsüz çubuğun ve kılavuz vidanın dönüşünü takım direğinin otomatik besleme hareketine dönüştürmek için kullanılır. Pürüzsüz vidalar genel tornalama için kullanılır ve kılavuz vidalar yalnızca diş açma için kullanılır. Kaydırma kutusunda, ikisinin aynı anda kullanılamayacağı şekilde bir kilitleme mekanizması vardır.
Takım tutucu, torna takımını sabitlemek ve uzunlamasına, yanal veya eğik besleme hareketi yapmasını sağlamak için kullanılır.
Yatay Torna Tezgahları İçin İşletme Kuralları ve Önlemler
Sürüşten önce tüm parçaların iyi durumda olup olmadığını kontrol edin. Soğuk araba çalıştırıldıktan sonra, dikey şaft 2-20 dakika boyunca düşük hızda rölantide olmalıdır. Özellikle kışın her yere yayılacak yağlama yağı kullanmak önemlidir. Torna tezgahının normal şekilde çalışmasını bekleyin.
Dikey şaftın çalışma esnasında hız değiştirmesi gerektiğinde durması ve hız değiştirmesi gerekmektedir.
Vida çubuğunun hassasiyetini sağlamak için, diş açma haricinde uzun vida çubuğunun otomatik besleme için kullanılmasına izin verilmez.
Yatak yüzeyindeki iş parçasını veya takımları düzeltmek amacıyla aynaya veya yatak kılavuz rayına vurulması yasaktır.
Daha ağır iş parçasını düzeltmek için ped kelepçesi kullanıldığında, yatak yüzeyini korumak için tahta bir levha kullanılmalıdır. İş parçası işten çıktıktan sonra çıkarılamıyorsa, bir kriko ile desteklenmesi gerekir.
Torna takımı aşındıktan sonra zamanında bileyin.
Kesme sıvısı kullanırken, kılavuz raylarını önceden yağlayın. Soğutma pompasındaki kesme sıvısı düzenli olarak değiştirilmelidir.
Tezgah otomatik olarak çalışırken vücut ve eller mekanizmanın hareket alanına girmemelidir.
Sadece işleme başlamadan önce koruyucu kapının güvenli bir şekilde kapalı ve kilitli olduğunu teyit edin. Otomatik çalışma sırasında kapıyı açmayın.
Mil hızı, aynanın izin verdiği sınır hızını aşmamalıdır. Yüksek hız, sıkıştırma kuvvetini azaltacaktır.
Aynanın yüksek devirde çalışması durumunda, çalışma esnasında iş parçasının dışarı fırlamasını önlemek için iş parçasının sıkıştırılması gerekmektedir.
İş parçaları ve aletler sıkıca ve güvenilir bir şekilde sıkıştırılmalıdır. Uygunsuz sıkıştırma kuvveti iş parçasının fırlamasına ve yaralanmalara neden olur.
İş parçasını işlerken kesme işlemini aşırı yüklemeyin.
Makine aletiyle donatılmış güvenlik koruma cihazını çıkarmayın veya değiştirmeyin. Makine aleti yalnızca tüm güvenlik koruma cihazları normal şekilde çalıştığında çalıştırılabilir.
Takım tezgahının kurulumu, onarımı, ayarlanması ve test edilmesi sırasında, bakım öncesinde kalifiye veya profesyonel bir bakım personeli, takım tezgahı kılavuzunda yer alan talimatlara uygun olarak güç kaynağını kesmeli ve kilitlemelidir.
Çalışma tamamlandıktan sonra torna tezgahının üzerinde ve çevresinde biriken talaşları ve kesme sıvısını temizleyin ve torna tezgahını sildikten sonra belirtilen yerlere yağlama yağı ekleyin.
İşten çıktığınızda, yatağın ucundaki döner kollar yüksek uç pozisyona gelene kadar büyük arabayı döndürün ve gücü kapatın.
Yatay torna tezgahının çalıştırılmasına ilişkin adım adım kılavuz
1. Makineyi çalıştırmadan önce tüm korumaların ve kapakların yerinde olduğundan emin olarak bir güvenlik kontrolü yapın.
2. Uygun iş parçasını torna tezgahına ayna veya diğer tutma mekanizmasıyla sabitleyin.
3. Kesme aletini doğru yüksekliğe ve açıya ayarlayın ve başlangıç pozisyonuna getirin.
4. Makineyi açın ve malzemeye ve istenilen kesime göre mil devrini ve ilerleme hızını ayarlayın.
5. Torna tezgahının performansını izleyerek iş parçasını kesmeye ve şekillendirmeye başlayın.
6. İşlem tamamlandıktan sonra makineyi kapatın, iş parçasını çıkarın ve alanı temizleyin.
