Canlı Takımlamalı Küçük CNC Torna Tezgahı

Canlı takımlamalı küçük cnc torna tezgahı, makine her türlü küçük ve orta-boyutlu şaft ve plaka iş parçasını işlemeye uygundur ve ayrıca çeşitli dişleri, daire yayını, dairesel koniyi, döner gövdenin iç ve dış yüzeyini de döndürebilir. Bu makine sıhhi tesisat, vana, elektrikli cihaz, alet, otomobil, motosiklet, rulmanlar vb. alanlarda yaygın olarak kullanılmaktadır.

Soruşturma göndermek

ürün tanıtımı

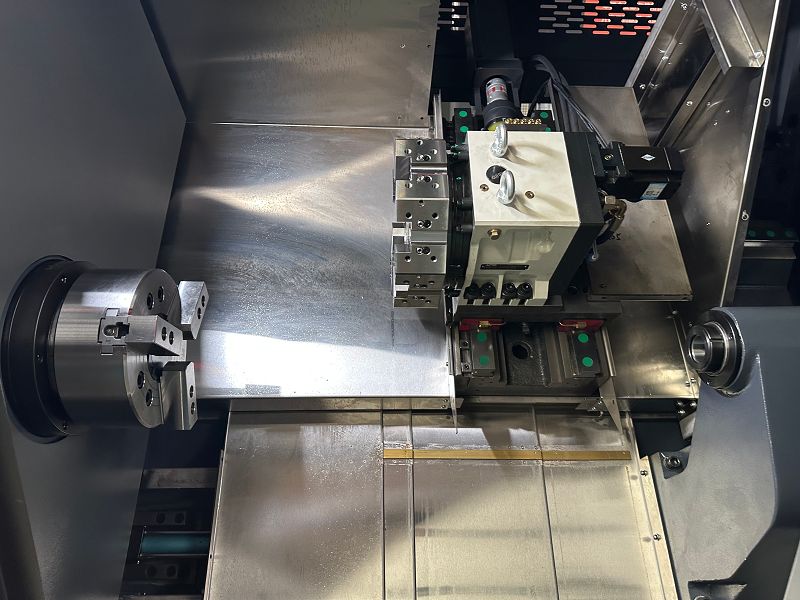

TCK50A canlı takımlı küçük cnc torna tezgahı

Cnc Torna Kullanımı

Ana Özellikler

Canlı takımla yüksek hassasiyetli Tayvan doğrusal yollarına sahip küçük cnc torna tezgahı
Daha yüksek hızlı iş mili ünitesi
Daha yüksek sertlikte dökme demir
Entegre otomatik yağlama
Tek-parça Döküm eğimli yataklı CNC torna tezgahı
Canlı takımlı küçük cnc torna tezgahı, güçlü sertlik, yüksek hassasiyet ve iyi stabilite ile 45 derecelik tüm eğimli yatak yapısını benimser
İşleme hassasiyeti için doğru indeksleme özelliğine sahip son derece sağlam taret
Son derece sağlam, yüksek hassasiyetli mil tasarımı, kolay ve güçlü, ağır hizmet kesimine olanak tanır
Yüksek kaliteli tahrik bileşenleri en yüksek kalitede dinamik özelliklere ulaşır

Makine Detayları

01 Hidrolik ayna

Kama-şekilli-delik aynası, hidrolik basınç altında hızlı sıkma ve gevşetme işi, yüksek sıkma hızı, yüksek hassasiyet

02 Güç tareti

Servo motor-tahrikli taret çift yönlü hızlı takım seçimi, yüksek-hassas üçlü uç dişli kilitlemesi kullanılarak, tornalama, frezeleme ve delme işlemlerini bir bütün olarak gerçekleştirmek için elektrikli alet tutucusu aracılığıyla, elektrikli alet tutucusu aracılığıyla eksenel radyal açılı işleme yapılabilir

03Yüksek-hızlı iş mili ünitesi

Yüksek iş mili hassasiyeti, düşük gürültü ve güçlü sağlamlık sağlamak için yüksek-hassas iş mili rulman seti ve hassas montaj ve dinamik denge testi ile iş milinin benimsenmesi.

04 Yüksek hassasiyetli Tayvan doğrusal kılavuzu

Vidalar ve somunlar sabit sıcaklık atölyesinde, taşlamada, montajda ve kalite kontrolünde işlenir, yüksek hassasiyet stabilitesini sağlayabilir, doğrusal ray sürtünme katsayısının kullanımı küçük, hızlı hareket hızı, yüksek hassasiyettir.

05 Hidrolik kuyruk stoğu:

Hidrolik punta, manüel (veya hidrolik) ayarlama, manüel (veya hidrolik) kilitleme ve hidrolik pistonun iş parçasını kapatmasıyla işlenir.

06 Makine yağlaması:

RBCLB-3ZK tipi hacimsel yağlama pompası, otomatik yağlama, kırlangıç kuyruğu yüzeyinde esas olarak yatak kılavuzu ve sürükleme plakası, yağlama yüzeyi arasında vidalı mil ve somunlar arasında kesintisiz yağ beslemesi.

Özellikler

MODELİ	TCK50A
Maks. yatağın üzerinde sallanmak (mm)	560
Maks. çapraz kızak üzerinde salınım (mm)	300
Maks. işleme uzunluğu (mm)	500/800/1250
Mil ünitesi (mm)	200/230(800/1250)
Mil burnu	A2-6/8(800/1250)
Mil motoru (kw)	11/15(800/1250)
Maks. iş mili hızı (rpm)	3000
Mil deliği (mm)	66/86(800/1250)
Çubuk kapasitesi (mm)	55/75(800/1250)
X/Z ekseni vida özellikleri	3210/4010
X-ekseni vuruş sınırı (mm)	240
Z-ekseni vuruş sınırı (mm)	540/860/1300
X-ekseni motor torku (Nm)	10/15(800/1250)
Z-ekseni motor torku (Nm)	10/15(800/1250)
X/Z ekseni tekrarlanabilirliği (mm)	+/- 0.003
Takım tareti	Y eksenli 12 istasyonlu güç taret
Y ekseni hareketi (mm)	-50-+50mm
Taret merkezi yüksek boyutu (mm)	100
Hidrolik Quill çapı. (mm)	70
Hidrolik Quill travers (mm)	80
Hidrolik Quill konikliği	MT-5
Hidrolik punta hareketi (mm)	450
Makine boyutu (mm)	2700/3300/375020002000
Ağırlık (kg)	3600/4500/5200
